Логический пробник

Автор разработки: П.Соколов

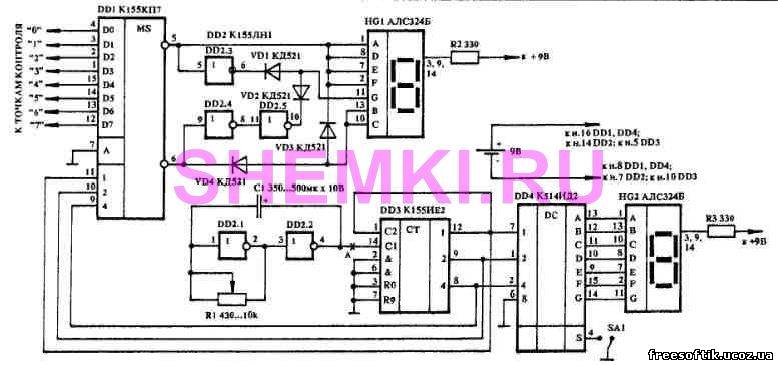

Схема принципиальная Логический пробник

С помощью этого пробника можно контролировать логические состояния в восьми точках цифровой аппаратуры с поочередным переключением. Частоту переключения можно изменять потенциометром R1. Если в точке А схемы поставить переключатель на размыкание, контроль логических уровней можно осуществлять и вручную, при этом будет отображаться индикация той точки, которая подключена в данный момент. Кнопкой SA1 осуществляют сброс показаний индикатора.
Диоды VD1 ...VD4 — любые кремниевые, малогабаритные. Индикаторы HG1 ...HG2 — типа АЛС324Б, АЛС333Б, АЛС321Б. Источник: П.Соколов, журнал "Радиолюбитель". Схемы и статьи публикуются с разрешения редакции журнала.
